矿用多功能预警与语音通话系统

--------------------------------------------------------------

传统的矿用声光语音信号系统在煤矿井下被广泛应用，主要用于现场工作人员的联络和预警，但是，功能比较少，很难与第三方系统对接。

为了不断满足客户的功能需求，我公司不断对声光语音信号系统进行升级，逐步形成了一套独居特色的多功能语音信号系统，能够实现皮带、猴车、绞车等长距离运输设备沿线的控制、广播、打点、通话、数据采集、语音联动等功能，使矿井自动化系统功能更加完善。

1、系统架构

2、系统主要关联产品

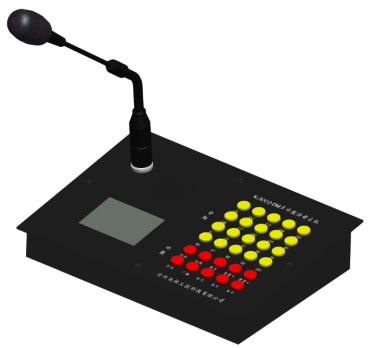

1) KJ1002-DM多功能语音主机

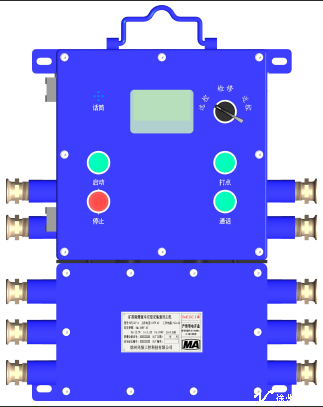

2)  KJ1002-D(A)矿用隔爆兼本安型终端

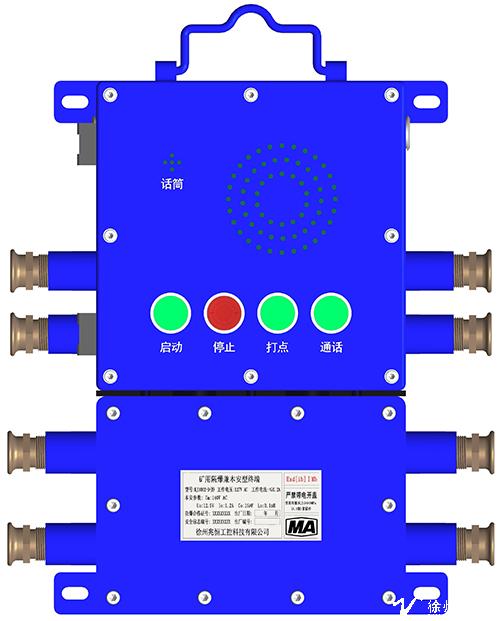

3) KJ1002-D(B)矿用隔爆兼本安型终端

4) KXH127（A)矿用隔爆兼本安型通讯声光信号器

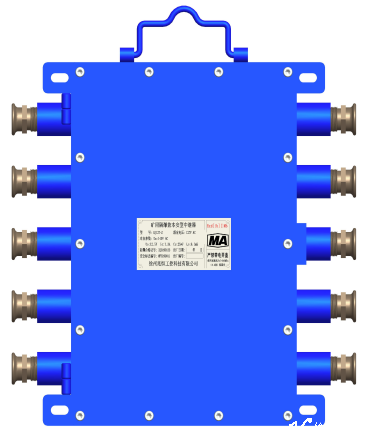

5)  KJ127-Z矿用隔爆兼本安型中继器

3、系统主要功能

1)广播通话功能：地面监控室可以通过多功能语音主机对全局进行语音广播，井下工作人员听到广播信息后，可以通过语音终端或信号器与地面监控室进行通话。

2)组播通话功能：地面监控室可以通过多功能语音主机对某一区域进行广播，井下工作人员听到广播后，可以通过语音终端或信号器与地面监控室进行通话。

3)组内通话通能：使用CAN总线进行物理连接的语音终端或信号器被定义为一组，同一组的信号器，可以进行组内通话。

4)全局打点功能：地面监控室可以通过多功能语音主机对全局进行打点。

5)区域打点功能：地面监控室可以通过多功能语音主机对某一区域进行打点。

6)组内打点功能：使用CAN总线进行物理连接的语音终端或信号器被定义为一组，同一组的信号器，可以进行组内打点。

7)故障报警功能：能够与控制系统进行融合，当设备发生故障或者设备保护动作时，系统能自动发出语音报警信号（如皮带保护预警、猴车到站提示、泵房液位超限等）。

8)启车预警功能：能够与控制系统进行融合，当设备启车时，能够发出启车预警，提醒沿线工作人员注意安全。

9)预置语音功能：用户可以根据自己的需求，将需要的语音段拷贝到优盘内，将优盘插入到语音主机即可。

10)能采集设备沿线的传感器信号，并进行汇总和上传，通过Modbus TCP协议与自动化系统对接。

11)能够与自动化系统联控，实现设备控制方式转换、设备启动、设备停止系统闭锁等控制功能。
